Atelier Modelisme

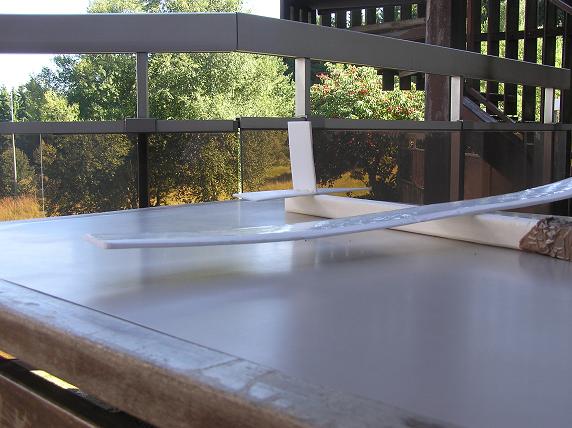

Fiche d’activité sur la construction d’un petit avion en Dépron®. L’atelier modélisme est assez simple à mettre en place même avec beaucoup d’enfants.

Warning: Illegal string offset 'id_auteur' in /home/paradisa/www/plugins/auto/acces_restreint_3_0/inc/acces_restreint.php on line 139

 Matériel

Consommable

  • Dépron® 6mm (plaque de 800x1250)
  • Dépron® 40mm
  • scotch large
  • Rondelles (ou écrou)
  • carton

Autre

  • cutter
  • cale à poncer
  • règle en métal 1m
  • feutres
  • pistocolle

 Construction

Fuselage
- Découper au fils chaud dans du Dépron® 40mm des baguettes carrées de 50 à 60cm de long. La longueur importe peu sur les performances et peut rester approximatives (surtout si on utile des chutes de Dépron® 40mm) le principale est de garder les proportions lors du montage.
- Pour effiler le fuselage : dégrossir les formes avec une râpe à bois puis finir au papier de verre. Bien faire attention à laisser une face (une des surface lisse de préférence)

Ailes

- couper les ailes de 80x800mm dans la largeur de la plaque. pour bien couper le Dépron® il ne faut pas hésiter à utiliser toute la lame et à bien pencher le cutter.

JPEG - 51.6 ko

- Poncer en biseau environ 1/3-1/2 de la largeur de l’aile. Pour un bon résultat utiliser une cale a poncer.
- marquer le centre des ailes au bord d’attaque et au bord de fuite
- scotcher le bord d’attaque sur toute sa longueur en pliant légèrement les deux extrémités des ailes vers le haut pour créer un léger dièdre.

JPEG - 107.1 ko
JPEG - 105.2 ko

Empennages

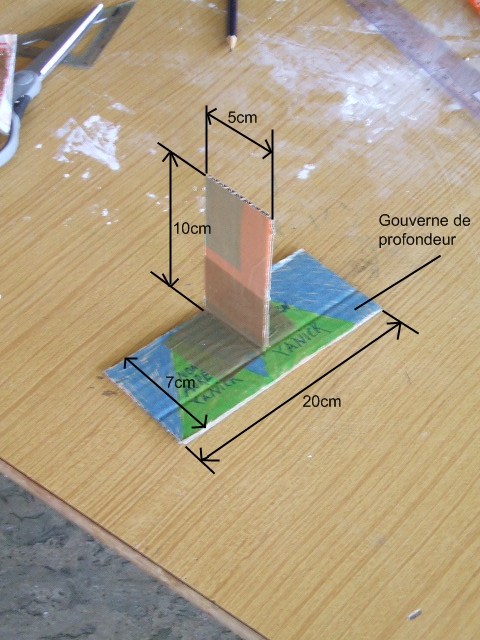

- Découper dans le carton un rectangle de 200x70mm pour l’empennage horizontal ainsi qu’un rectangle de 150x50mm pour l’empennage vertical.
- assembler l’empennage vertical au bord de l’empennage horizontal au pistocolle. (les 2 centimètre de différence servirons de gouverne de profondeur)

JPEG - 214.3 ko

 Assemblage

L’assemblage est assez rapide si tout les marques sont faites.

- Coller l’empennage au fuselage en faisant bien attention à faire dépasser la wgouverne de profondeur à l’arrière.
- Coller les ailes (face poncée sur le dessus)sur le fuselage,le bords de fuite à 30cm de l’arrière du fuselage. Cette distance est très importance pour l’équilibrage de l avion.

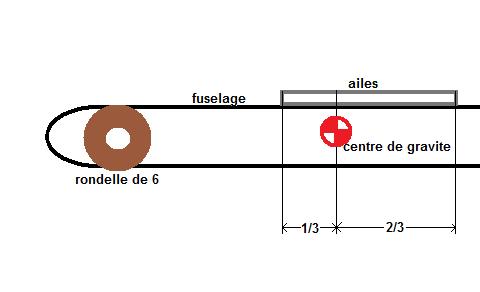

- coller les deux rondelle à l’avant du fuselage de tel sorte que le centre de gravité du planeur se situe au tiers avant de l’aile

JPEG - 10.7 ko

 le vol

Pour lancer correctement l’avion placer le devant vous juste imaginer une ligne qui part du centre du planeur jusqu’à la ligne d’horizon

 Remarques

- l’avion est assez cassant au niveau de l’emplanture des ailles. Penser peut être à une fixation des ailes plus résiliente que le pisto-colle.
- pour limiter les

 Variantes possible

- pour les plus grand il est possible d’utiliser une baguette de 5x5mm en bois à la place du fuselage.



Jérôme POULET,
date de publication : 28 mars 2011,
date de dernière mise à jour : 6 septembre 2009
